Produktdetails:
|
Produkt-Name: | Koppler der Faser-1X2 Optik-FBT | Teiler-Art: | Stahlrohrart |
---|---|---|---|
Faserart: | G652D/Customized | Wellenlänge: | 1310/1490/1550nm |
Länge: | 1M | Verbindungsstück: | SC/APC |
Anwendung: | Netz FTTH FTTB FTTX | Material: | PVC |
Markieren: | Optik-FBT Koppler der Fernstrecke-Faser-,Ein Optik-FBT Koppler der Grad-Faser-,Faserkoppler der hohen Leistung 1X2 |

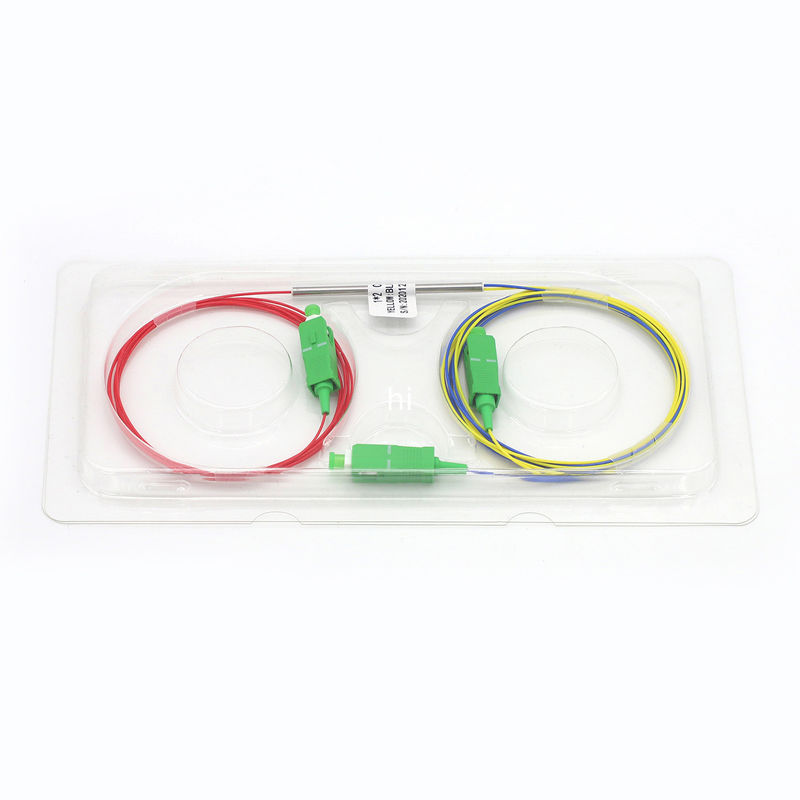

Dreiergruppen-Fenster-Mini Types 1M Fiber Optic FBT 1x2 SC/APC Koppler
FBT-Koppler-Beschreibung
1×N fixierte Bi-konischen sich verjüngenden Teiler (FBT) ist die Serienschaltung von Stücken N-1 des Teilers 1×2.
Diese Geräte werden weitgehend in der Faserverstärkersendeleistung benutzt. Sie werden auch in der Übertragungsausstattung für Leistungsprüfung und Regelung verwendet.
Unsere Einmodenfaser-Optikteiler sind für das optische Signal des Multihafens in hohem Grade stabil, das mit niedriger Einfügungsdämpfung sich aufspaltet. Alle Geräte werden entsprechend industriekompatiblen Testverfahren qualifiziert, und verfügbar in einer breiten Palette von aufgeteilten Verhältnissen, von Längen und von Verpacken. Kundenspezifische Beendigungen sind auch verfügbar.
FBT-Koppler-Eigenschaften
1. Niedriger überschüssiger Verlust
2. Niedrige PDL
3. Umweltsmäßig stabil
4. Gute Wärmebeständigkeit
FBT-Koppler-Anwendung
1. Fernbeförderungs-Telekommunikation
2. CATV-Systeme u. Faser-Optik-Sensoren
3. Inhausnetz
FBT-Koppler-Parameter
Parameter | Spezifikation | |||||||
Kanalnummer | 1x2 | |||||||
Funktionierende Wellenlänge (Nanometer) | 1310/1550/1490 | |||||||
Funktionierende Bandbreite (Nanometer) | ±40 | |||||||
Kopplungsverhältnis | Kopplungsverhältnis-Einfügungsdämpfung (DB) | |||||||
P-Grad | Ein Grad | |||||||
50/50 | ≤3.3 | ≤3.5 | ||||||
40/60 | ≤4.5/2.6 | ≤4.7/2.8 | ||||||
30/70 | ≤5.7/1.9 | ≤5.9/2.1 | ||||||
20/80 | ≤7.6/1.3 | ≤7.75/1.38 | ||||||
10/90 | ≤10.85/0.68 | ≤11.2/0.75 | ||||||
5/95 | ≤14.4/0.45 | ≤15.5/0.48 | ||||||
2/98 | ≤18.5/0.6 | ≤19.8/0.38 | ||||||
1/99 | ≤21.8/0.28 | ≤22.8/0.35 | ||||||
PDL (DB) | ≤0.15 | ≤0.2 | ||||||
Richtdämpfung (DB) | ≥50 | |||||||
Rückflussdämpfung | ≥55 | |||||||
(1xN) | N=3 | N=4 | N=5 | N=8 | N=16 | N=24 | N=32 | N=64 |
Faser-Art | Corning SMF-28e | |||||||
IL (max) (DB) | 5.41/5.62 | 7.01/7.22 | 7.81/8.02 | 10.01/10.42 | 13.51/13.92 | 15.01/15.42 | 17.31/17.52 | 21.01/21.52 |
Einheitlichkeit (DB) | 0.51/0.62 | 0.51/0.62 | 0.61/0.82 | 0.81/1.02 | 1.11/1.32 | 1.21/1.52 | 1.31/1.52 | 2.11/2.52 |
Rückflussdämpfung (DB) | ≥55 | |||||||
Richtdämpfung (DB) | ≥50 | |||||||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> |
